HWC-DFD12人脸识别一体机

产品说明



打破传统门禁的验证局限性，通过人脸识别、刷卡等高精度验证方式进行人员权限的比对，提高通道、门口等场所人员出入的效率和验证安全性。设备采集人脸、人脸比对、匹配成功输出信号全程自动化，充分人工智能在生活工作中应用的便利性。

本系统主要适用于人员道闸、智慧门岗、公安部认证验证等场所。



产品特性



·支持双目活体检测

·独有的活体人脸识别算法，精准识别人脸，人脸识别时间小于0.8s

·支持强逆光环境下人员运动追踪曝光

·采用LINUX操作系统，系统稳定性更好

·支持TF卡存储，图片连续存储1年或更长（和选配TF卡容量有关）

·平均无故障运行时间 MTBF＞50000h

·支持65000+的人脸比对库及25万条识别记录

·接口协议丰富，支持Windows/Linux等多种平台下的SDK及HTTP协议

·工作温度：-30℃-60℃

·户外IP65级防水、防尘

·主机支持外接身份证读卡器

·设备支持通过国际标准韦根协议（WG26、WG34）外接门禁主机或韦根读卡器

·设备支持本地登录后管理、查询、设置设备

设备硬件篇

一、 产品规格参数

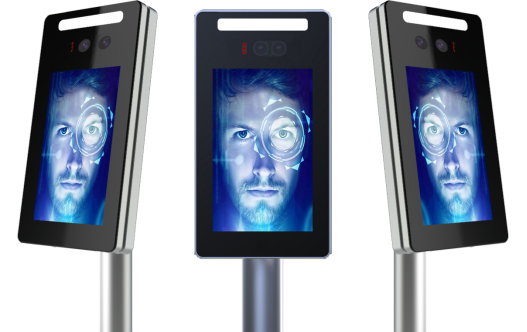

二、 产品实物图示

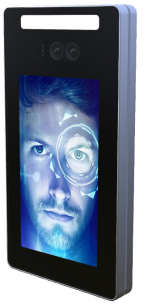

壁挂版

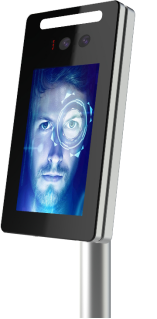

 立柱版

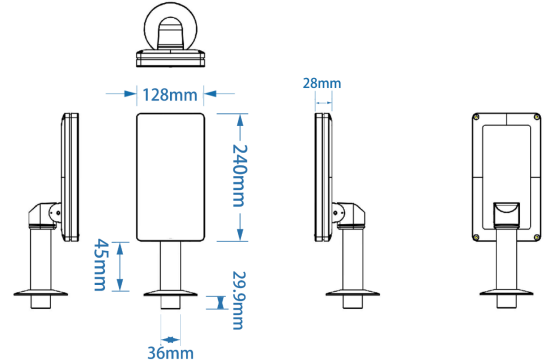

三、 产品外观尺寸



整体尺寸：240mm*128mm*28mm                     注：立柱版闸机可换配50cm立柱

四、 产品外观指示及接线说明

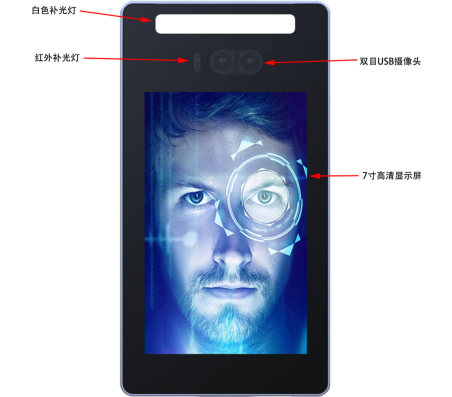

外观部位说明：

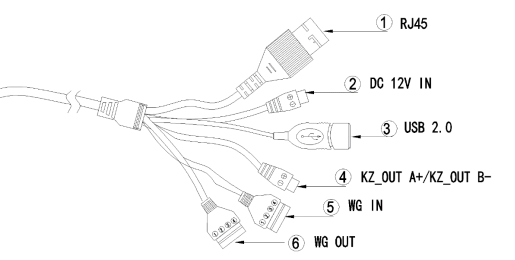

接线说明：





序号	名称	数量	备注
1	网口	1	RJ45
2	电源	1	DC12V IN
3	USB	1	USB 2.0
4	开关量输出	1	开关量输出接口 A+/B-
5	韦根协议输入接口	1	① VCC12V ② GND ③ D0 ④ D1
6	韦根协议输出接口	1	① VCC12V ② GND ③ D0 ④ D1



五、 产品安装指导及注意事项

配件说明：

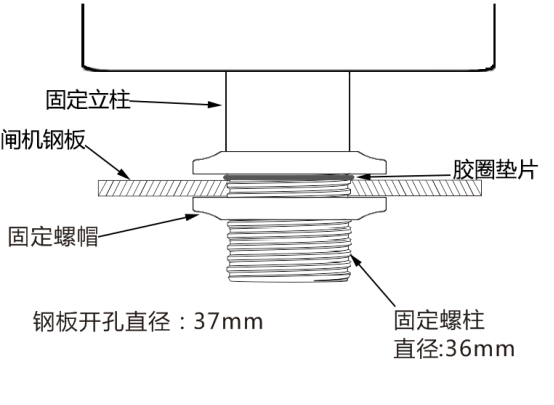

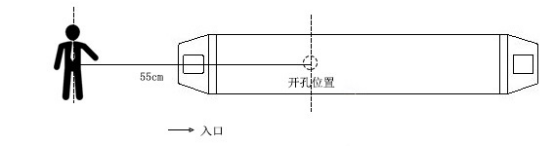

定位开孔位置：

钢板开孔直径37mm，具体位置视情况而定。一体机以出厂配置安装时，仰角约为5°。





人与闸机距离w	可识别身高范围
55cm	150~185cm
60cm	145~190cm
65cm	140~195cm



人与闸机距离w	可识别身高范围
65cm	130~185cm
75cm	130~190cm
85cm	130~195cm

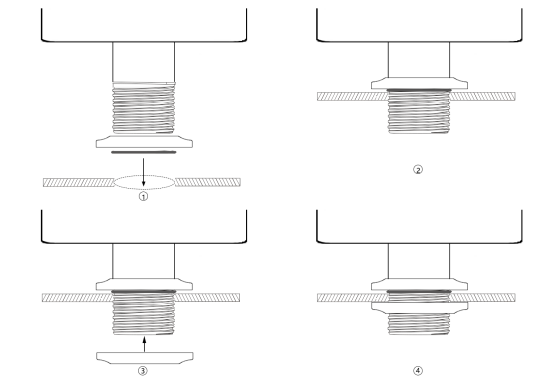

闸机安装步骤：





将一体机塞入钢板的开孔处，使用垫片和螺帽固定

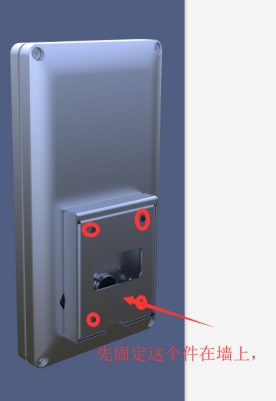

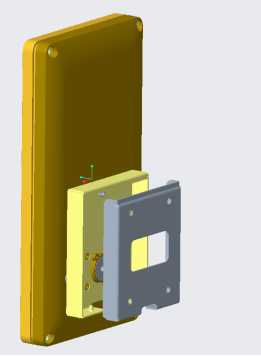

壁挂式设备安装说明：



1. 确定好人脸识别一体机安装高度后，把壁装支架固定在墙上；

2. 在人脸识别一体机背面相应的区域对准固定在墙上的支架塞入；

3. 对准壁装支架的孔位把一体机挂上并稍微往下拉动扣稳；

4. 连接好线材后把底部盖子用螺丝固定拧紧。

说明：安装高度应选择合适的人脸高度

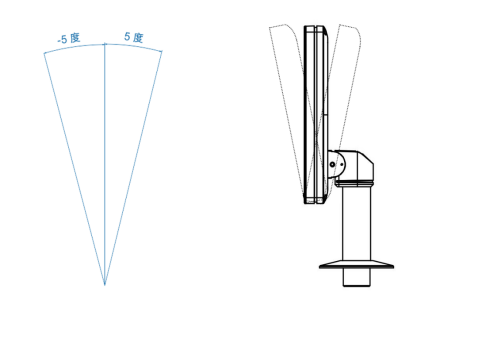

调整一体机角度：



一体机可在强逆光条件下使用，根据具体情况调整一体机角度，±5°为佳。



六、 产品包装及使用说明

序号	材料/工具名称	数量	说明
1	主机	1	-
2	电源	1	DC12V 2A
3	产品说明书	1	-
4	螺丝包	1	用户固定支架至安装面
5	防水四件套	1	-
6	L型内六角扳手	1	-
7	防护盖	1	盖在设备上方遮光
